Pemograman VHDL pada sevent segment

Seven Segmen Display merupakan sebuah rangkaian komponen logika digital yang dapat menampilkan sebuah karakter berupa angka-angka maupun huruf sehingga dapat dimengerti oleh manusia. Seven segmen display terdapat 7(tujuh) dioda berupa LED(Light Emitting Diode) membentuk sebuah karakter yang diinginkan dengan menyalanya LED sebagai penanda. Susunan dari LED yang berada pada seven segmen display :

LED tersebut terdiri dari 7 buah yang dihubungkan satu dengan lainnya. Cara menghubungkan pin pada seven segments ada 2 (dua) mode, yaitu Common Anode dan Common Katode. Common Anode adalah LED pada 7 segment semua pin anode-nya dihubungkan menjadi satu, sedangkan pin katoda dihubungkan ke port-port pada mikrokontroller. Common anode digunakan untuk rangkaian yang memerlukan aktif rendah (active low). Common katode adalah semua pin katoda pada 7 segments disatukan, sedangkan pin anoda dihubungkan ke port-port pada mikokontroller. Common katoda digunakan pada rangkaian yang memerlukan aktif tinggi (active high).

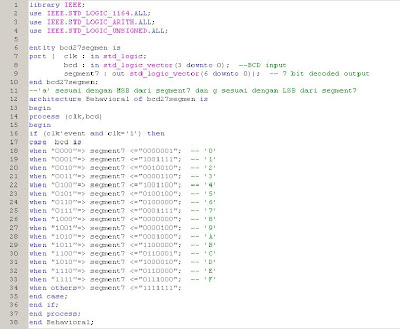

Contoh program vhdl dari bcd to seven segmen display :

contoh program VHDL(Xilinx Spartan 3E) sederhana untuk menampilkan huruf "F" pada seven segment, berikut codingnya :

library IEEE; use IEEE.STD_LOGIC_1164.ALL; use IEEE.STD_LOGIC_ARITH.ALL; use IEEE.STD_LOGIC_UNSIGNED.ALL;

entity ffff is     Port ( LED : out std_logic_vector(6 downto 0)); end ffff;

architecture Behavioral of ffff is begin   LED <= "0001110";   -- writes the 'F' pattern to the led. end Behavioral;


Dan hasil output pada program di atas adalah seperti gambar yang ada di bawah ini :

Sumber:

http://viana-chuby.blogspot.co.id/2010/12/pemograman-vhdl-pada-sevent-segment.html
